明渠紫外線污水消毒系統主要應用于市政污水處理廠的消毒及小區污水處理、中水回用和工業污水消毒等。根據使用情況及結構特點不同，分為平流水渠式和垂直水渠式，水位控制方式分為溢流堰出水方式、無動力拍門水位控制方式及電動堰門控制方式三種。
整個紫外線消毒系統主要包括紫外線消毒模塊、自動控制中心、配電中心、自動清洗系統、水位控制系統以及輔助設備。

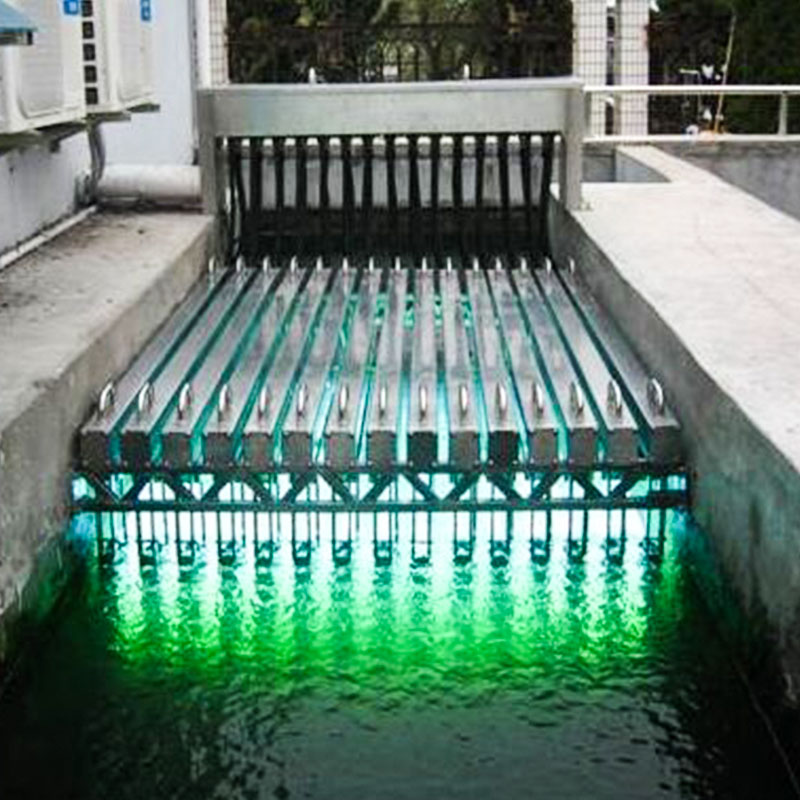

明渠式紫外線殺菌器紫外線消毒模塊
明渠式紫外線殺菌器由技術專家精心設計，擁有自主知識產權的低水阻紫外消毒模塊，達到更小的水阻、更高的可靠性，并已獲得國際專利授權。每個標準化紫外消毒模塊由一個不銹鋼燈架、紫外燈管、石英套管、清洗結構、配電系統及數據采集系統組成，整個紫外消毒系統由個若干紫外消毒模塊組成，便于安裝運行及維護。
明渠式紫外線殺菌器紫外線消毒模塊的技術特點
● 低水阻的模塊結構比傳統的模塊結構的水阻力小，消毒前后的水位變化小。
● 防水等級符合IP68等級標準，適用于要求嚴格的場合。
● 多重密封防水處理，石英管安裝緊密，自動清洗時不會由于受到摩擦力而脫落。
● 電纜部分增設密封圈，有效防止由于電纜線進水造成的燈管短路損壞。
● 優質耐腐蝕不銹鋼材料制造，燈管及信號線纜密封在消毒模塊內，不會暴露在污水和紫外光中。
● 根據客戶處理水量，水質及殺菌要求等不同情況，提供每模塊3支到20支燈的多種設計。
紫外燈
浩然興紫外消毒系統的核心之一是紫外線燈管，燈管為世界頂級的低壓高強紫外燈管，安裝于模塊上的石英套管內，與水流方向平行或垂直，燈管的有效工作壽命為10000~15000小時，單只燈管的最大功率可達320W以上。采用美國lightsources低壓高溫的固態汞合金技術的紫外線殺菌燈，保障壽命12000小時，實際可達16000小時。產生高功率（>105W）的254μm紫外線輸出。
石英套管
石英套管安裝在模塊支架上，石英管UVC透光率大于或等于90%，其一端為閉口端，另一端為開口端，通過多次密封設計，防護等級為IP68，有效地防止水滲入石英套管內而影響紫外燈的正常工作。采用高透過率（UVT）的石英套管：選用美國光源公司的優質“硬玻璃"石英管，確保優良的紫外線穿透率，保證最高強度的紫外線輸出。
電子鎮流器模塊
電子鎮流器是整個系統的核心部件，浩然興紫外消毒系統突出優勢是電子鎮流器的穩定性。通過引進全球領先的德國技術制造，具有紫外燈瞬間高壓?jiǎn)?dòng)，高效可變功率輸出，以 及PLC微電子控制鎮流器德國技術。電子鎮流器安裝在鎮流器柜或模塊機箱內。 優質耐腐蝕不銹鋼材料制造，燈管及信號線纜密封在消毒模塊內，不會暴露在污水和紫外光中。 根據客戶處理水量，水質及殺菌要求等不同情況，提供每模塊3支到20支燈的多種設計。
鎮流器柜：柜體防護等級為IP55，柜內設有空調冷卻，防止塵埃和外面潮濕空氣進入，保證電子鎮流器穩定工作。
電子鎮流器模塊與跨明渠接線箱相連，接線箱配電受中央控制柜輸送給每個紫外消毒模塊的電源。
自動控制中心
控制系統通過人機界面實現所有參數及控制，如開/關消毒設備，故障查詢，燈管運行時間，紫外燈的工作狀態，參數設定等，以利于操作者監控紫外消毒系統的運行，為消毒工藝提供最有效的殺菌劑量。
● 遠程控制
自動控制中心可以通過如下方式與中控室進行數據交換，實現遠程控制：
●有源或無源信號
●工業以太網
●模塊
● 紫外線消毒設備可根據用戶需要選擇合適的PLC品牌及接口。標準配置為西門子產品。
● 報警系統
故障發生時，該報警裝置可通過聲音、圖視等方式向用戶指出何種故障及故障位置，故障可查詢幾條以上記錄。
● 紫外強度監測系統
每一組模塊有一套紫外線強度監測系統，其包括紫外光探頭、UV強度儀等配件，紫外探頭安裝水下便于監測石英管的結垢情況及紫外燈的強度變化。
自動清洗系統
明渠式紫外線殺菌器紫外線消毒的效果經常受到石英套管表面結垢的巨大影響，使紫外強度大幅度下降。浩然興紫外消毒設備自帶清洗系統采用自主專利技術。該清洗技術可以在任意設定的時間內，在不影響設備運行的情況下對套管表面進行在線自動清洗，高效清潔，低摩擦無卡死現象產生，為紫外消毒系統提供穩定高效的殺菌效果。
自動清洗系統采用壓縮空氣進行驅動，與紫外線光強監。
控裝置聯動控制，實現自動清洗，并可方便地進行手動/自動工作狀態切換。
水位控制系統
水位控制系統主要采用如下兩種方式，也可以根據用戶的不同要求進行設計。
● 溢流堰出水方式
明渠式紫外線殺菌器優點
1、采用頂部溢流方式，系統水頭損失小。
2、出現零流量時，設計的最底水位保證全部燈管浸沒。
3、適用于水量變化小的紫外消毒系統。
● 無動力拍門出水方式
優點：
1、占地小，適合大水量紫外消毒系統。
2、適合水量變化較大的水處理入口。
浩然興專注于環保水處理產品生產與服務的創新與整合，經營產品包括水處理設備、過濾器、攪拌罐、紫外線殺菌器等。具有完整的環保水處理系統集成和全面的技術服務綜合能力，并提供7*24小時的優質服務。
